Le Dicobat, un ouvrage de référence très utile

Le dictionnaire de référence des professionnels de la construction…

de tous ceux dont l’activité touche le métier de la construction de près ou de loin…

et de tous les propriétaires de biens immobiliers !

Auteur : Jean de Vigan
9e édition 2015
1 152 pages
reliure luxe
160 x 240 mm
ISBN 979-10-92348-02-6
Le Grand DICOBAT est le plus complet et le plus illustré des dictionnaires du bâtiment. Les définitions sont claires et synthétiques et les milliers d’illustrations donnent un éclairage immédiat. Les nombreux renvois permettent de faire rapidement le tour d’un sujet.
Le Grand DICOBAT c’est…

• 17 000 définitions commentées
• 3 800 illustrations, dont 300 nouvelles
• Un index thématique pour classer tous les mots par domaines et vous aider à retrouver celui qui vous échappe
• Les références des textes règlementaires, normes et DTU
• Un glossaire anglais/français de plus de 10 000 termes en fin d’ouvrage
• De nombreux encadrés et hors-texte pour en savoir plus.

Tout le contenu du DICOBAT est également accessible en ligne !

Exemple de définition

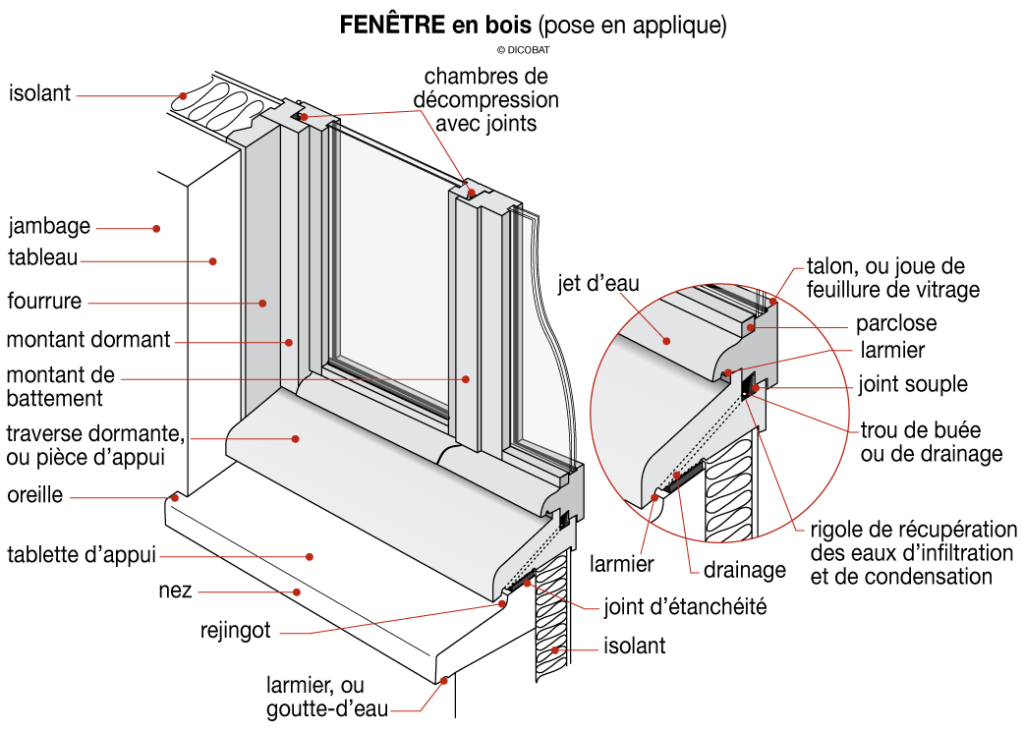

fenêtre

n.f.
De façon générale, toute ouverture ou baie ménagée dans un mur pour l’aération et l’éclairage des locaux. Par extension, désigne le châssis mobile inséré dans cette ouverture, ou croisée (V. à ce mot le détail des composants d’une fenêtre).

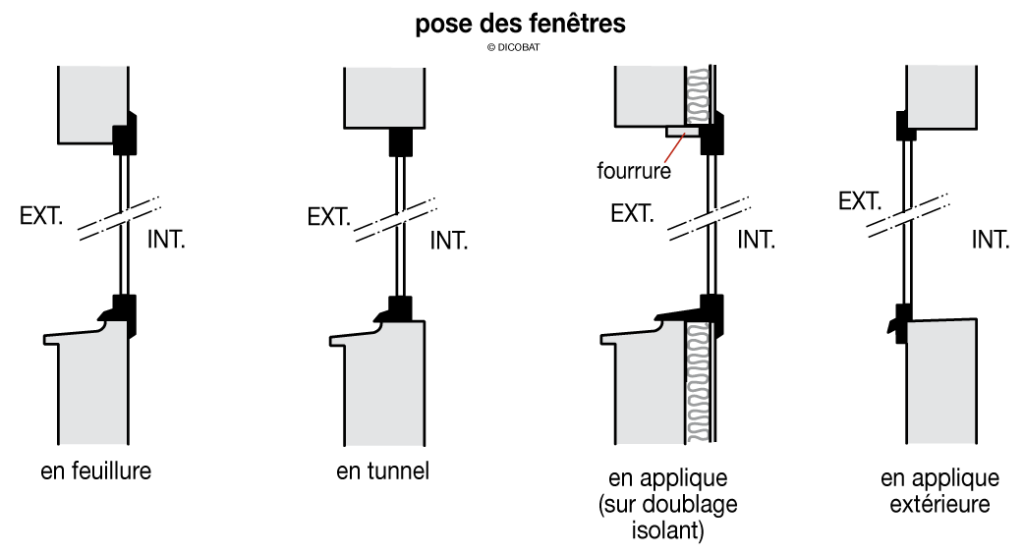

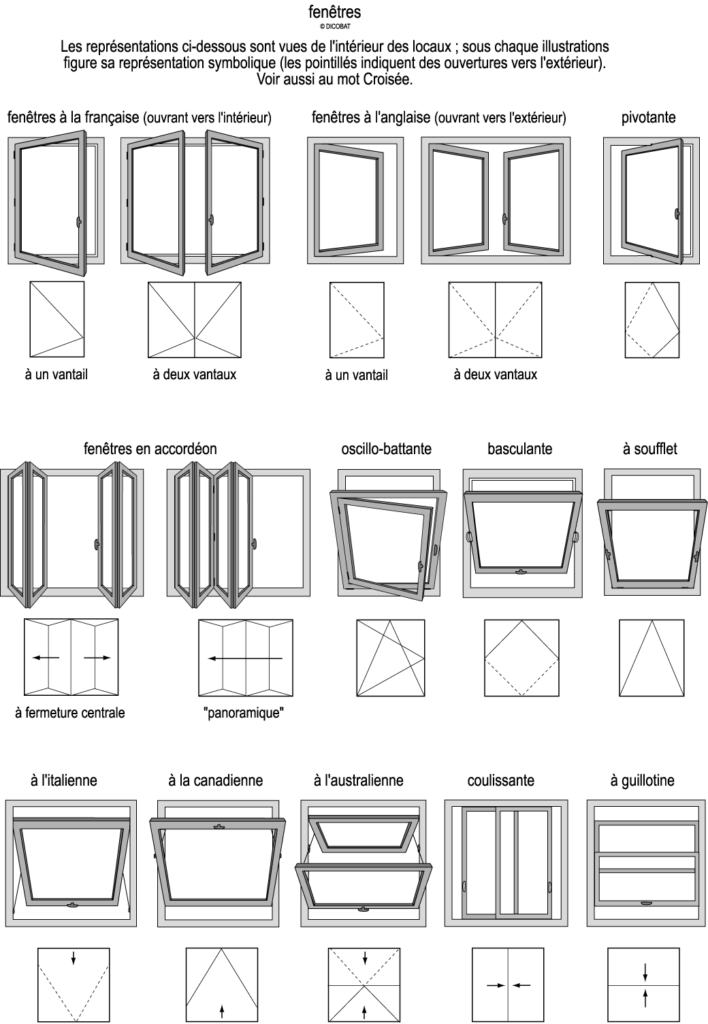

Les principaux types de fenêtres et les modes de pose sont figurés sur les planches suivantes :

Thème(s) associé(s) :

• Description des bâtiments > Les baies et les jours, leurs encadrements et occultations
• Menuiserie > Portes, fenêtres et fermetures

On distingue trois grandes familles de fenêtres sous ces vocables :
• les fenêtres « à frappe », qui ont un ou plusieurs vantaux battants.
• les fenêtres coulissantes, qui s’ouvrent par glissement des vantaux sur des rails ou dans des guides creux.
• les fenêtres de toit en pente : ouvertures préfabriquées d’au moins 0,8 m², à châssis ouvrant vitré, établies dans les couvertures.

Aujourd’hui très répandues (marques déposées Toiciel, Velux, etc.), ces fenêtres tendent à remplacer tous les anciens « vasistas » et châssis à tabatière. Elles constituent une catégorie particulière de fenêtres industrialisées, et sont soumises à la procédure de l’Avis Technique. Leur fort développement est lié à leur prix attractif, à leur facilité d’installation, tant en aménagement de combles anciens qu’en travaux neufs, à leurs qualités d’étanchéité, à leur caractère relativement isolant (double vitrage), et à leur intégration discrète à toutes sortes de styles architecturaux.
Les fenêtres industrialisées sont fabriquées en moyenne ou grande série, par des procédés industriels, suivant des cotes standardisées ; les matériaux constitutifs peuvent être le bois, l’aluminium, l’acier, ou des profilés plastiques.
Elles sont en général fournies sous forme de blocs-fenêtres complets et vitrés, avec ou sans précadre.
Fenêtre à ouvrant masqué : se dit d’une fenêtre métallique dont le dormant comporte un bandeau plat périphérique et débordant contre lequel les ouvrants viennent se plaquer en position fermée. On intègre dans ce bandeau des joints compressibles epdm qui améliorent l’isolation.
Voir aussi Baies, Menuiseries, Survitrage, Double fenêtre.

Classements et labels.
Une attestation ou label (label Acotherm, ou marquage du Centre Technique du Bois CTB-Fenêtres) permet de connaître les performances de la fenêtre, définies par :
1/ le classement AEV (air-eau-vent), à indices croissants avec les performances :
A : indice de perméabilité à l’air, de A1 (faible) à A4 (renforcée),
E : indice d’étanchéité à l’eau, de E1 à E9 avec deux méthodes d’essai (A : pose en nu extérieur et B : pose en nu intérieur),
V : indice de résistance à la pression du vent de V1 à V4, associé à un indicateur de la déformation de la fenêtre : de A (faible), à C (très faible).
Ce classement est déterminé en fonction :

• de 5 zones géographiques (voir la carte au mot Zone) ;
• de 4 situations de construction (a : intérieur des grands centres urbains ; b : périphérie des grands centres urbains, moyennes et petites villes ; c : isolée en rase campagne et zones 3 et 4 du littoral méditerranéen – hors Corse ; d : isolée en bord de mer) ;
• de la hauteur à laquelle se trouvent les menuiseries par rapport au sol.

2/ son isolation acoustique, dans le cas des fenêtres dites à isolation acoustique améliorée : de 30 dB(A) à 45 dB(A).
3/ ses caractéristiques d’isolation thermique, données par son coefficient de transmission surfacique (U), qui doit être le plus bas possible.
V. Label ACOTHERM, labels CTB, CEKAL.

Dicobat Fenêtre

Documents normatifs :

• NF DTU 36.5 : Mise en oeuvre des fenêtres et portes extérieures.
• NF P 20-302 : Caractéristiques des fenêtres (HOM, avril 2002).
• P 20-325 : Performances dans le bâtiment. Présentation des performances des fenêtres et portes-fenêtres (EXP, août 1988).
• NF P 20-326 : Fenêtres et portes-fenêtres. Définitions des performances associées aux rôles (EXP, févr. 1990).
• NF P 20-401 : Dimensions des châssis et croisées à la française (HOM, avril 1944).
• NF P 20-501 à 506 : Méthodes d’essais des fenêtres (1974 à 1980). NF P 23-305 : Menuiseries en bois. Spécifications techniques des fenêtres, portes-fenêtres et châssis fixes en bois (HOM, sept. 1997).
• XP P 23-310 : Fenêtres, portes-fenêtres, châssis fixes et ensembles menuisés en bois. Pose de vitrages en atelier (EXP, décembre 1996).
• NF P 23-404 : Fenêtres de série en bois. Dimensions (HOM, sept. 1959).
• NF P 24-101 : Menuiserie métallique. Menuiserie métallique extérieure. Terminologie (HOM, oct. 1986).
• NF P 24-301 : Spécifications techniques des fenêtres, portes-fenêtres et châssis fixes métalliques (HOM, août 1980).
• XP P 24-400 : Menuiseries métalliques. Profilés en aluminium à rupture de pont thermique en PA et PU. Spécifications (EXP, juil. 1998).
